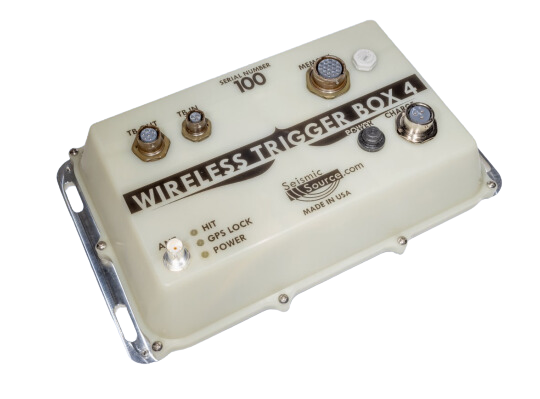

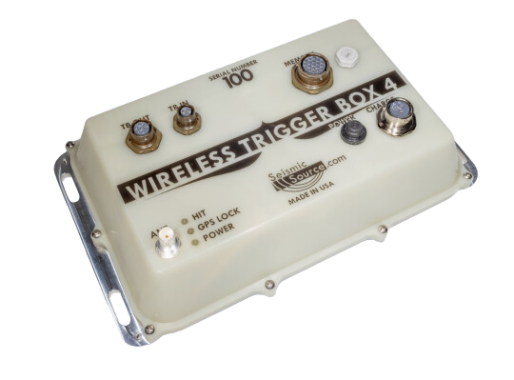

Wireless Trigger Box4

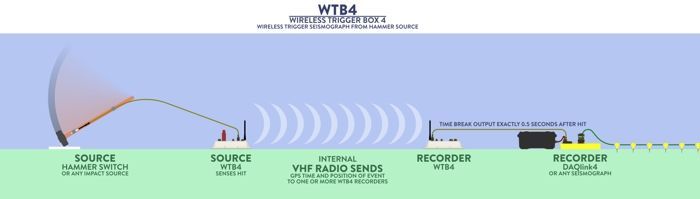

• Un WTB 4, conectado a la fuente, detecta el pulso de disparo de la fuente y luego lo transmite al sismógrafo
• El segundo WTB 4, conectado al sismógrafo, recibe el mensaje de la fuente yAinicia el sismógrafo.

• Módulo de disparo de radio interno (RTM)
• Radio VHF interna de 3 vatios
• Batería recargable interna de 99 vatios-hora
• Módulo GPS interno

• El WTB 4 de la fuente puedeBactivar múltiples sismógrafos equipados con WTB 4
• El WTB 4 delAgrabador puede recibir mensajes deAactivación de múltiples fuentes equipadas con WTB 4

Se pueden implementar múltiples sistemas de fuente y sismógrafo en configuraciones 2D o 3D.

Cada unidad Wireless Trigger Box 4 (WTB 4) debe adquirir un bloqueo GPS válido del GPS interno o de la unidad GPS externa opcional. El WTB 4 de la fuente se conecta a la fuente con un interruptor de martillo u otro dispositivo y detecta el cierre del interruptor (el flanco descendente) de la señal. El WTB 4 de la fuente calcula la hora GPS del evento, luego transmite esa hora y posición GPS del evento a las unidades WTB4 del grabador a través de radio VHF. El WTB4 de la fuente también guarda la hora y posición GPS del evento en el conector de memoria robusto extraíble opcional. El WTB 4 del grabador recibe la hora deAactivación, luego le añade 1/2 segundo. El WTB 4 del grabador envía un pulso exactamente 1/2 segundos después de la hora deAactivación de la fuente para activar el sismógrafo. Todos los sismógrafos requieren un desplazamiento de tiempo de pre-activación de 1/2 segundo para comenzar a grabar.

• Memoria externa extraíble:Crealiza copias de seguridad de las interrupciones de tiempo en la fuente

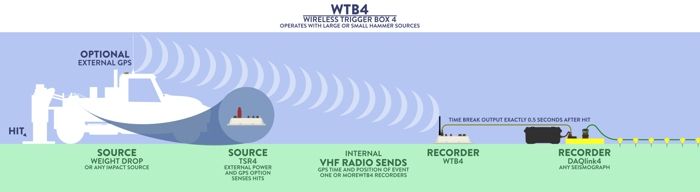

• Módulo GPS externo: para montar la unidad GPS fuera de la fuente
• Batería interna: 99.9 vatios-hora LION (funciona 24 horas dependiendo del uso)
• Antena de radio externa de 1/2 onda: extiende el alcance de la radio a 3 millas (depende del terreno)

• Aplicación de navegación: permite la navegación y la visualización del estado del WTB4
