ALMAZ Marine – sistema acuático de formación continua de imágenes de resistividad y método electromagnético en el dominio del tiempo

Main features:
  • 34 canales de alta precisión
  • Transmisor potente (600 W) que proporciona hasta 6 A
  • Receptor GNSS a bordo y boya de cola opcional
  • Ecosonda y resistivímetro opcionales
  • Caja de conmutación opcional para observación del fondo
  • Streamers remolcados para sondeos de superficie, fondo y profundidad
ALMAZ Marine 64
ALMAZ Marine 64 ALMAZ Marine 72 ALMAZ Comm switchbox Streamer 64×2.5 m Streamer 64×4 m Streamer 64×5 m Streamer 72×2.5 m Streamer 72×4 m Streamer 72×5 m Deep-towed streamer Tail buoy with GNSS receiver Resistivity meter Echo sounder
Price: on request
+
Warranty
The product was successfully added to basket

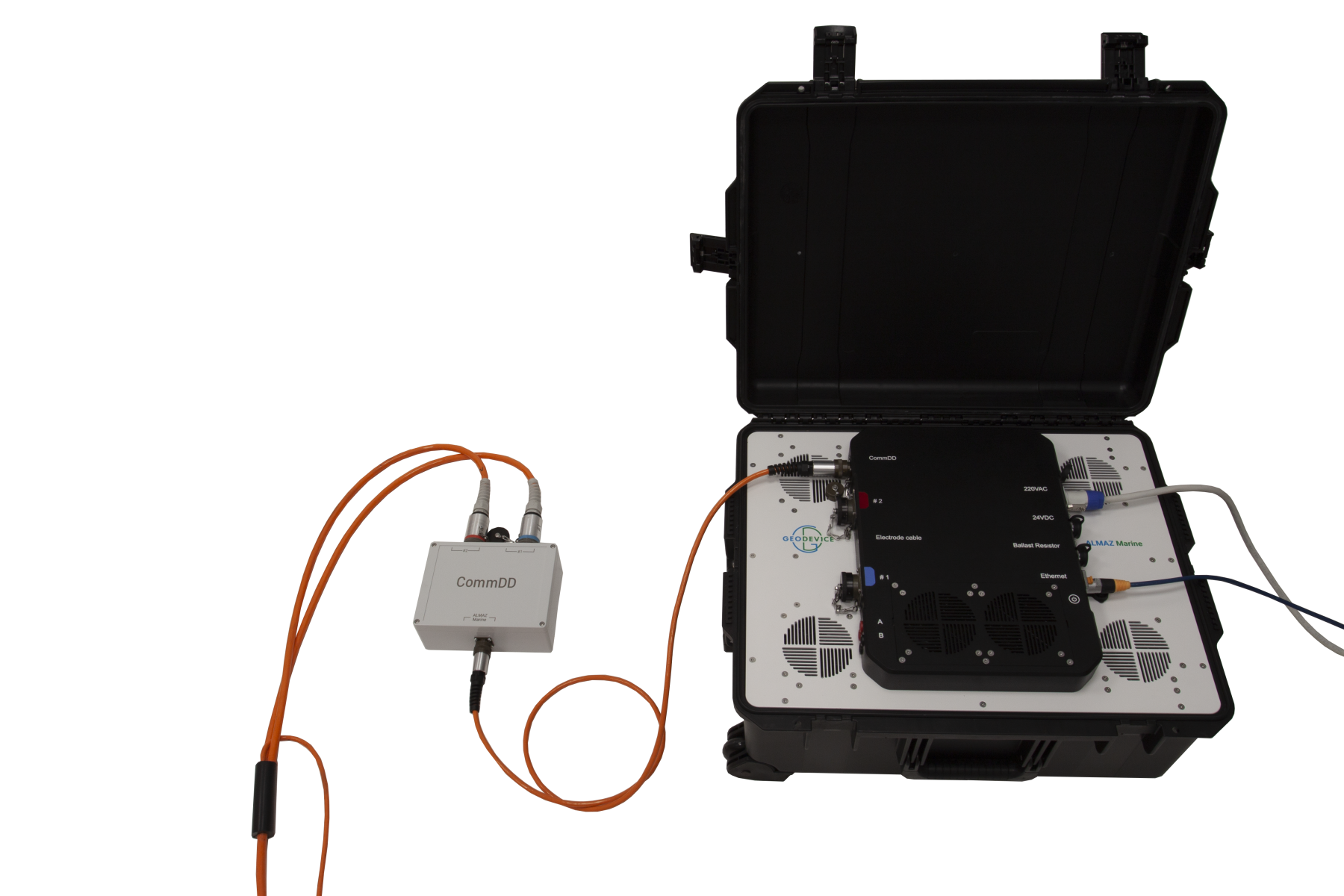

ALMAZ Marine es el sistema más moderno del mundo para realizar imágenes continuas de resistividad (ERT e IP) o el método electromagnético en el dominio del tiempo (TDEM) con configuración línea a línea. Una caja de conmutación opcional permite realizar imágenes de resistividad cuando se colocan cables en el fondo marino. Se puede trabajar tanto en zonas de agua dulce como salada hasta nx10 m de profundidad. El registro síncrono de datos en 32 canales receptores (MN) proporciona la mayor resolución* posible y una profundidad de sondeo de hasta ~ 75 m. El receptor GNSS integrado y la boya de cola GNSS opcional proporcionan la referencia de coordenadas; la resistividad del agua, la profundidad e incluso la temperatura del agua se miden con un resistivímetro y una ecosonda opcionales.

(* - mediante imágenes de resistividad)

Receptores
ALMAZ Marine dispone de 34 canales de precisión con compensación autopotencial (SP) constante. 32 canales receptores (MN), y dos para registro de corriente y medida de tensión de señal (AB). Todos esos datos en bruto se pueden grabar con una frecuencia de muestreo de hasta 3.600 Hz (7.200 Hz bajo pedido) por canal para su posterior procesamiento. Cada receptor está aislado y dispone de un filtro. El receptor ALMAZ se encuentra entre los mejores del mercado y proporciona un ruido mínimo, una buena estabilidad de las características de fase y una medición completa de la forma de onda.

Transmisor
Hemos desarrollado un transmisor de 600 W de potencia diseñado para aplicaciones acuáticas. Funciona con corrientes de hasta 6 A y tensiones de hasta 300 V (hasta 600 V pico a pico) utilizando una forma de onda de meandro o de meandro pausado. Estos parámetros proporcionan una señal medible en todos los canales con serpentinas estándar de 5 metros de separación entre electrodos, incluso en el área marina. El transmisor utiliza pilas (24 V) o alimentación alterna (100-240 V, 50/60 Hz). ALMAZ Marine también puede funcionar con un transmisor externo con registro continuo de corriente en la línea AB.

Matrices y streamers

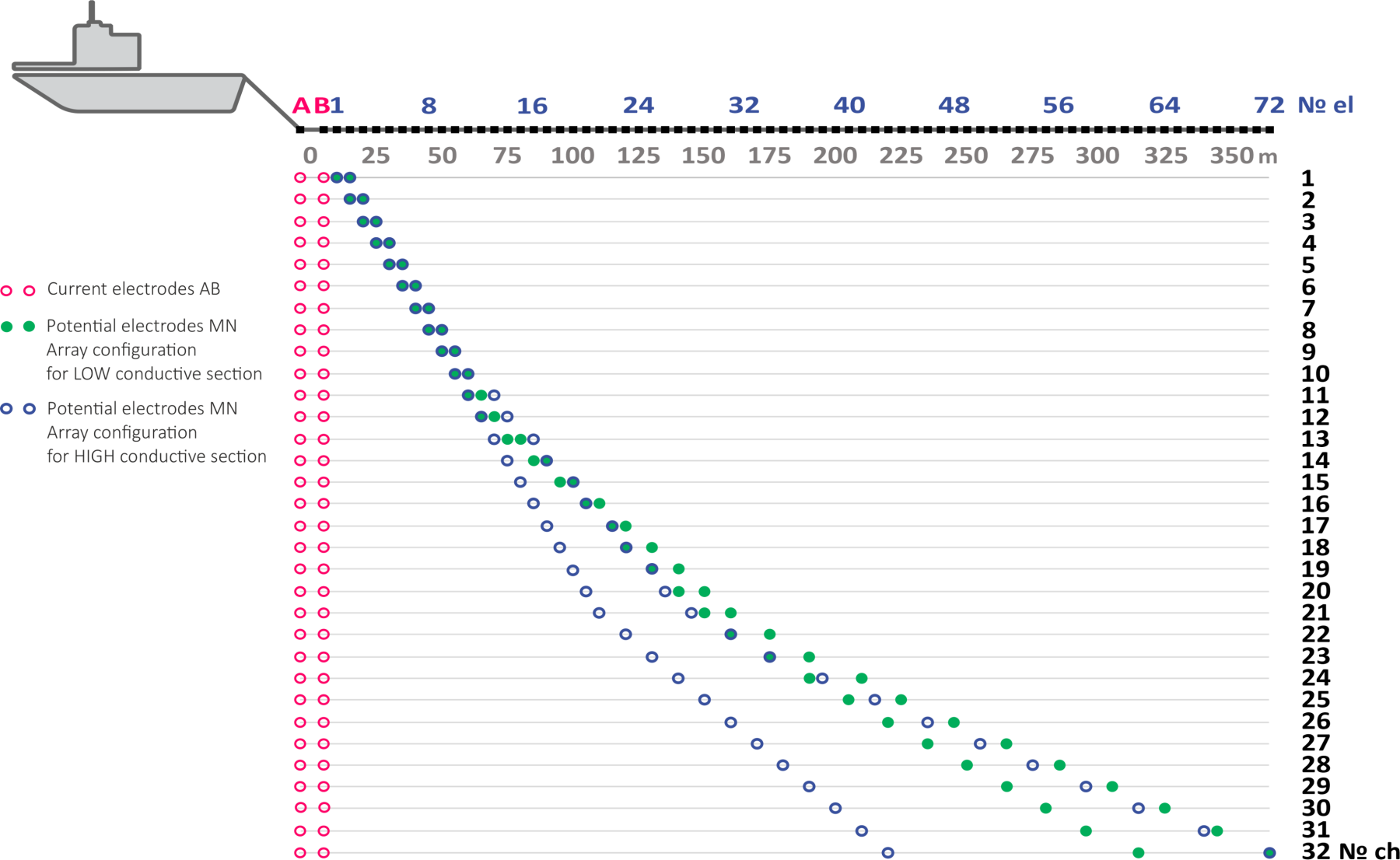

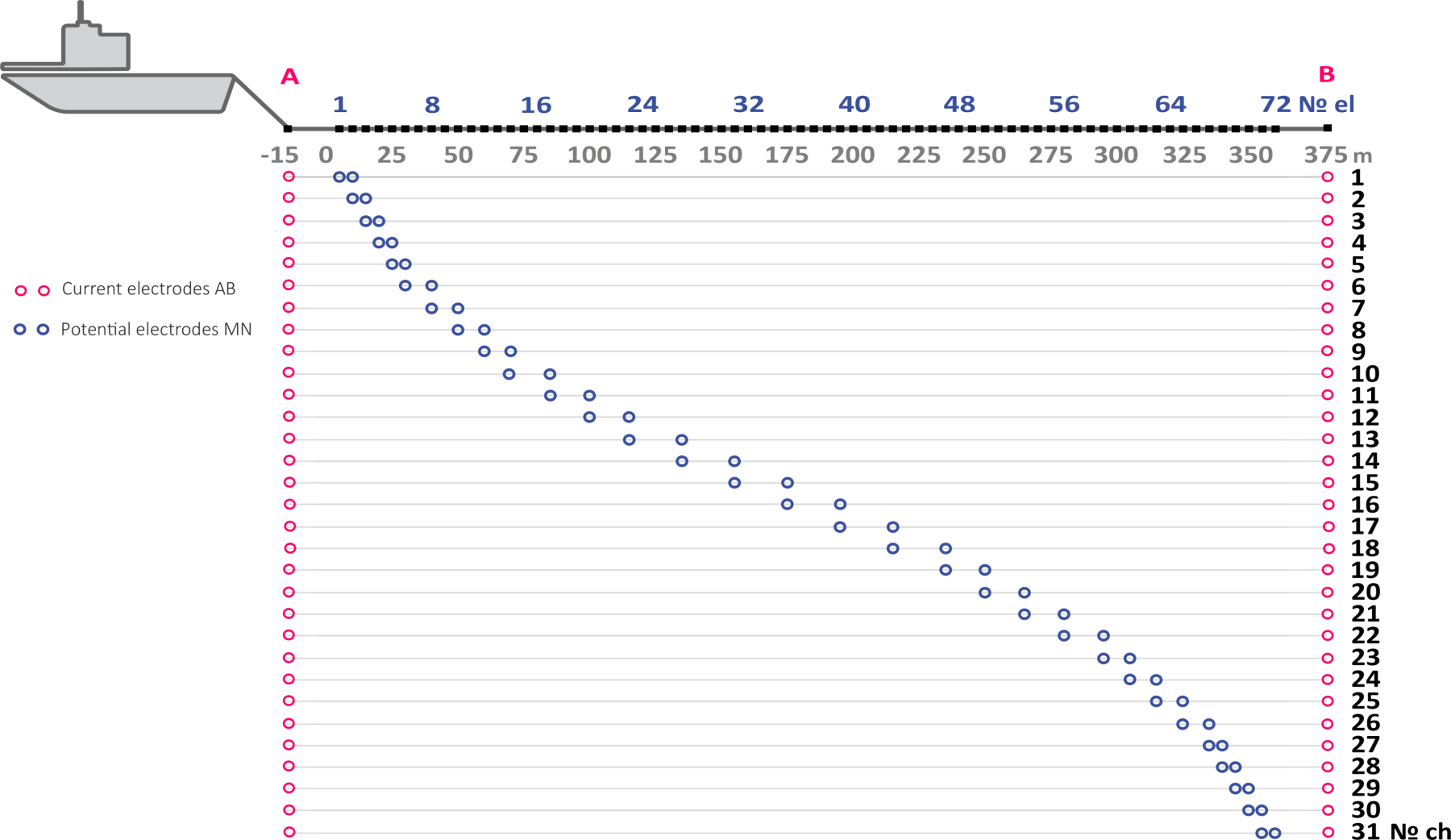

ALMAZ Marine admite dos conjuntos: dipolo-dipolo y gradiente. La primera está pensada para obtener la mejor resolución y profundidad. El Gradient array proporciona un nivel de señal significativamente mayor en los dipolos MN, por lo que es preferible utilizarlo en zonas de agua salada o muy contaminada (a partir de 0,3 Ohm∙m). Ambas matrices están diseñadas para proporcionar una cobertura de datos óptima de la pseudosección.


Se pueden solicitar dos versiones de ALMAZ Marine con conectores para cables de electrodos estándar de 64 ó 72 electrodos. La distancia estándar entre los electrodos a lo largo del conductor de caudal es de 2,5, 4 ó 5 metros. Los electrodos transmisores están situados fuera del conductor de caudal receptor, y su espaciado es fácilmente ajustable. Así, se proporciona la longitud de un array de 162,5 a 365 y más metros, lo que permite estimar la profundidad del sondeo en condiciones geológicas medias de 35 a 75 m, respectivamente.

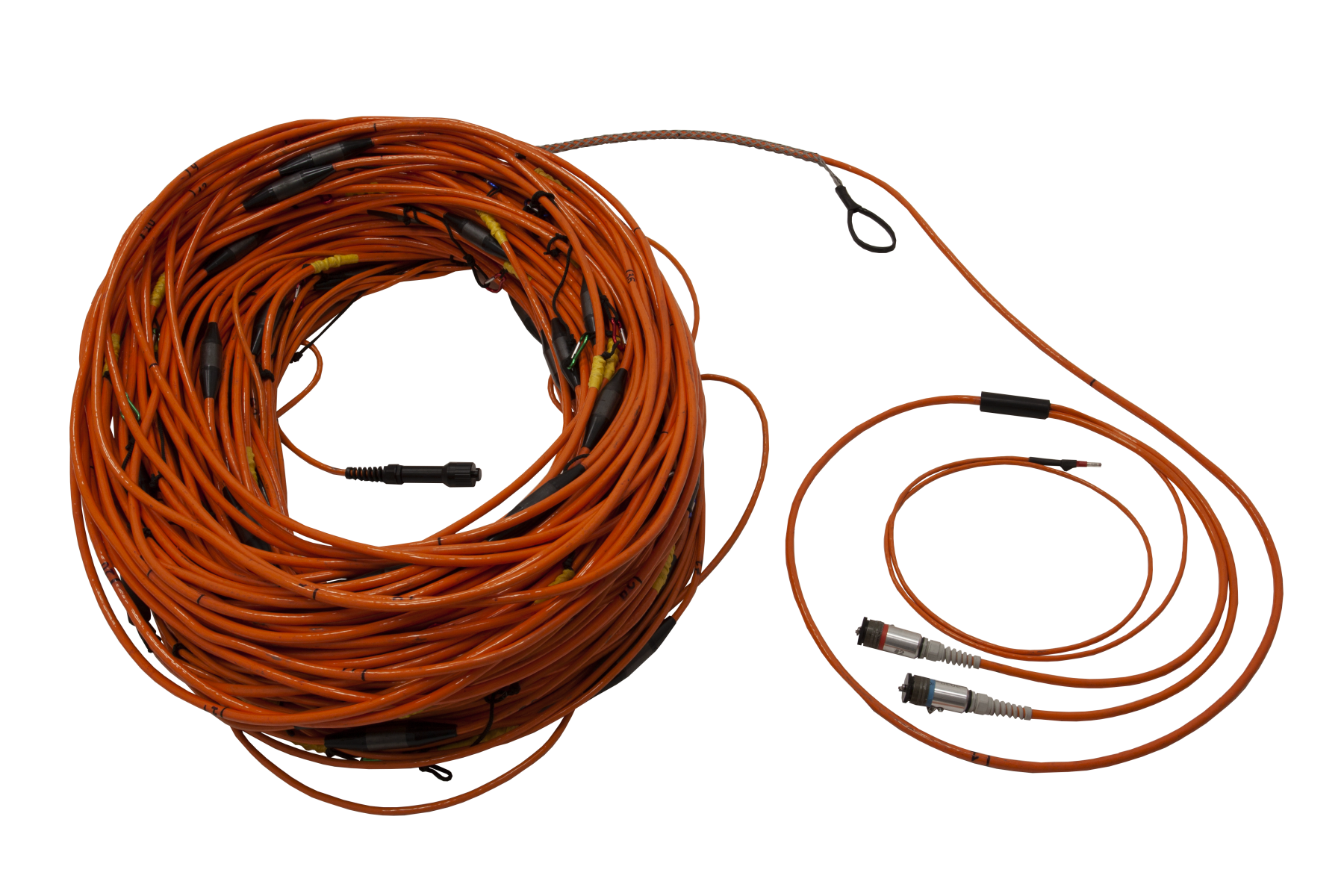

El streamer para remolque cerca de la superficie tiene flotadores, que permiten controlar la profundidad de inmersión y hacer visible el streamer sobre el agua. Los flotadores se pueden separar, de modo que el streamer se coloca en el fondo, se conecta a estaciones ERT de terceros o a una caja de conmutación, y se pueden realizar sondeos del fondo marino. También hay disponibles streamers de arrastre profundo con sensores de presión incorporados, brújulas magnéticas e INS, que permiten calcular con precisión la posición del conjunto en la columna de agua. El remolque de fondo es otra opción y sirve para aumentar la resolución y la profundidad de los sondeos, manteniendo al mismo tiempo una alta velocidad de trabajo.

Navegación
La referenciación de coordenadas de los datos la proporciona el receptor GNSS multisistema externo suministrado. En algunos casos, es necesario conectar un receptor de satélite de terceros - ALMAZ Marine soporta el protocolo estándar NMEA 0183 y se puede conectar a la mayoría de los dispositivos de navegación a través de una conexión RS-232. El control adicional de la posición del conductor de caudal se realiza mediante una boya de cola opcional equipada con su propio receptor GNSS y batería.

Software
  • ALMAZ Marine se controla desde un ordenador portátil con Windows
  • Planificación rápida de levantamientos - posicionamiento de perfiles con cálculo de offsets de cables de arrastre
  • Fácil configuración del modo de medición
  • Navegación a lo largo del perfil y visualización de los datos recogidos en tiempo real con desviación de la dirección y topografía del fondo, trazado de pseudosecciones, etc.
  • Almacenamiento de datos brutos y/o procesados para su posterior inversión

Fiabilidad y garantía
Nuestros especialistas en I+D tienen una amplia experiencia en la realización de estudios geofísicos. Somos conscientes de que estos equipos deben ser fiables y el servicio rápido y cómodo. Damos 3 años de garantía en todos nuestros sistemas ALMAZ Marine, y nuestro soporte técnico responderá rápidamente a cualquiera de sus preguntas. Si sigue trabajando con equipos obsoletos, aproveche nuestra oferta de canje y proteja sus proyectos de posibles problemas.

Detalles pequeños pero importantes:
Sabemos que en la instrumentación geofísica no hay nimiedades, y prestamos la máxima atención a todos los detalles. He aquí algunas de ellas:
  • Todos los conectores están instalados en la parte central del panel, lo que significa que durante el transporte estarán perfectamente protegidos por una caja sellada resistente a los golpes.
  • Las banderolas remolcadas están reforzadas con Kevlar
  • El equipo puede alimentarse tanto con baterías de 24 V como con corriente alterna de 100-240 V con una frecuencia de 50/60 Hz.
Área de aplicación:
  • Estudios de ingeniería
  • Exploración de minerales sólidos
  • BExploración de materiales de construcción
  • Localización de bolsas de gas en limos saturados de gas
  • Exploración de hidratos de gas
  • Estudios medioambientales
  • Cartografía del permafrost
  • Localización de fuentes de agua dulce en el mar (descarga submarina de aguas subterráneas)
  • Determinación de la geología del subfondo con fines de dragado
  • Variaciones de la salinidad de la columna de agua
  • Caracterización del subfondo de los estuaries
Set de entrega:
  • Unidad ALMAZ Marine
  • Programas informáticos para la planificación de encuestas y la recogida de datos
  • Receptor GNSS integrado
  • Flotador remolcado con un conjunto de electrodos de corriente y flotadores
Optional:
  • Resistivímetro remolcado
  • Ecosonda
  • Boya de cola con receptor GNSS
  • Caja de interruptores para matrices inferiors
  • Streamer eléctrico de arrastre profundo con un conjunto de electrodos transmisores
  • Unidad ALMAZ Marine con una frecuencia de muestreo de 7 200 Hz
  • Unidad ALMAZ Marine con un mayor número de canales
  • Unidad ALMAZ Marine para AUV y ROV

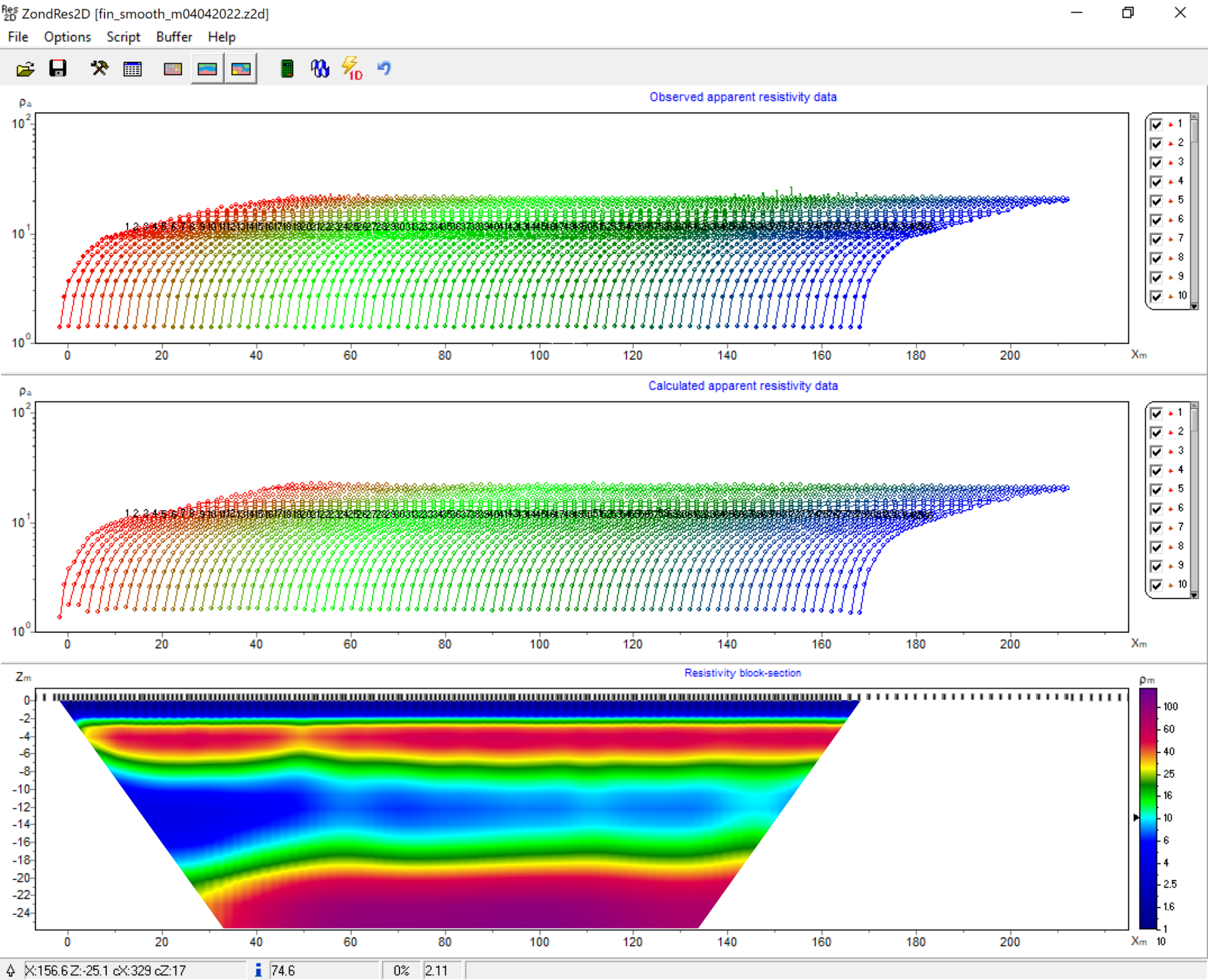

  • ZondRes2d software
  • ZondRes3d software

Existe la posibilidad de personalizar, bajo pedido, la unidad ALMAZ Marine con un mayor número de canales, en versión sumergible en un contenedor sellado para su instalación en vehículos submarinos controlados o con otras características adicionales. Para poder formular correctamente las especificaciones técnicas de su sistema, póngase en contacto con nosotros por cualquiera de los medios indicados en el sitio web.

Número de canales

32

Número de electrodos

72

Distancia entre electrodos

2.5, 4, o 5 m

Matrices compatibles

Dos dipolo-dipolo y un gradiente

Potencia máxima de salida

600 W (fuente de alimentación 24 VDC)

3 000 W (fuente de alimentación 230 VAC)

5 000 W (hasta 8 baterías de 12V en serie o convertidor AC/DC opcional)

Corriente máxima de salida

10 A (fuente de alimentación  24 VDC or 230 VAC)
50 A (hasta 8 baterías de 12 V en serie o convertidor AC/DC opcional)

Tensión máxima de salida

600 Vp-p (fuente de alimentación24 VDC or 230 VAC)

200 Vp-p (hasta 8 baterías de 12 V en serie o convertidor AC/DC opcional)

Forma de onda de la corriente de salida

ON+/ON- or ON+/OFF/ON-/OFF

Frecuencia del transmisor

0 - 72 Hz
Optional: 0 - 50 kHz

Rango de medición

Channel 1: ±20 V
Channels 2-32: ±10 V

Resolución de la medición

100 nV, depende del nivel de tensión

Impedancia de entrada

5 MOhm

Precisión total

mejor que 1 %

Frecuencia de muestreo

3 600 Hz
Optional: 7 200 Hz

Valores medidos y calculados

Tensión, intensidad de corriente, resistividad aparente, efecto de frecuencia porcentual, cargabilidad, autopotencial

Opcional: profundidad del agua

Transferencia de datos

Ethernet 1Gb

Receptor GNSS (opcional)

Externo con conexión RS-232 (NMEA 0183) con capacidad para grabar datos RAW.

Señales recibidas:  GPS L1C/A y  L2C; GLONASS L1OF y L2OF; Galileo E1B/C y E5b; BeiDou B1I y  B2I; QZSS L1C/A, L1S, y  L2C. SBAS: WAAS, EGNOS, MSAS, GAGAN, SDCM. Externo con conexión  RS-232 (NMEA 0183) con capacidad para grabar datos RAW.

Fuente de alimentación

24 VDC
220-240 VAC, 50/60 Hz

Temperatura de funcionamiento

-20 ÷ +60 °C

Dimensiones de la unidad

620×530×280 mm

Peso de la unidad de medida

23 kg
