ZondSP2d — Potencial Espontáneo 2D

Price : 1 850.00
+
The product was successfully added to basket

El software ZondSP2d está diseñado para la interpretación bidimensional de datos de potencial espontáneo (SP).

El método SP se basa en el estudio de los campos eléctricos que ocurren en las rocas como resultado de diversos procesos físicos y químicos. En casi cualquier configuración geológica existen potenciales espontáneos de naturaleza difusa-absorbente y de filtración. Además, sobre rocas sulfuradas y grafitizadas se pueden encontrar campos mucho más intensos de naturaleza redox. ZondSP2d permite interpretar diferentes tipos de fuentes de campo natural. La elección del tipo de fuente depende de la tarea a realizar:

  • Fuente de borde de naturaleza redox que surge en el límite entre conductores electrónicos e iónicos, al cambiar el salto de barrera en este límite.
  • Fuente de volumen que puede especificarse mediante dipolos verticales u horizontales, fuentes puntuales, así como dipolos de dirección arbitraria.
Resultado de inversión para fuentes puntuales (A), para dipolos de dirección arbitraria (B)
Resultado de inversión para fuentes puntuales (A), para dipolos de dirección arbitraria (B)
Características principales del programa:
  • Soporte para todas las configuraciones y combinaciones con líneas de gradiente y potencial arbitrarias.
  • Importación de datos de campo desde archivos de texto y Excel.
  • Consideración de la topografía.
  • Construcción de una sección geoeléctrica basada en modelos poligonales o de malla.
  • Importación de modelos de resistividad desde programas como: ZondIP1d, ZondRes2D, ZondMT1D, ZondMT2D, ZondTEM1d, ZondTEM2d.
  • Modelado poligonal de volúmenes y límites de fuentes.
  • Algoritmos de inversión: estadísticos, Occam con configuraciones de suavizado, intensidad, resolución; robustos y paramétricos.
  • Buffer de memoria para hasta 5 modelos.
  • Algoritmo de aproximación de campos naturales observados mediante un conjunto de objetos alargados de diferente geometría con distribución lineal de fuentes a lo largo del rumbo.
  • Diferentes opciones de visualización de datos de campo, modelos e información a priori.
  • Visualización 3D de secciones sobre una red de perfiles arbitrarios con construcción de secciones a diferentes profundidades.
  • Exportación a formatos gráficos ráster y vectoriales, Excel, Surfer, GeoSoft, AUTOCAD.

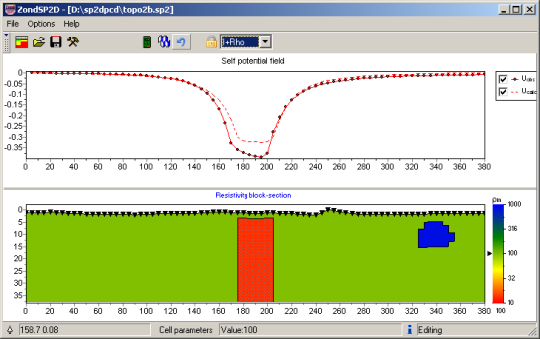

Imágenes de secciones geológicas en ZondSP2d
Selección de objetos en modo poligonal basada en un modelo de resistividad calculado a partir de datos ERT con superposición de isolíneas de potencial e información geológica a priori. El gráfico a la derecha del modelo muestra la distribución del factor determinante del potencial con la profundidad.

ZondSP2D pertenece a la familia de programas Zond. Una interfaz unificada y un enfoque común para el procesamiento de datos facilitan familiarizarse con el funcionamiento de todo el paquete si ya se tienen habilidades para trabajar con uno de los programas. Este enfoque permite a los intérpretes compilar datos geofísicos de diferentes métodos, lo que lleva a un modelo geológico y geofísico más estable y fiable.

Familia de software Zond:
ZondIP1d Diseñado para inversión 1D de datos VES y VES-IP
ZondRes2d Diseñado para interpretación 2D de datos de resistividad y polarización inducida en variantes terrestres, de pozo y marinas.
ZondRes3d Diseñado para inversión 3D de datos de resistividad y polarización inducida.
ZondProtocol Diseñado para creación de protocolos, control de mediciones y visualización de datos ERT.
ZondMT1D Diseñado para interpretación 1D de datos magnetotelúricos (MT), audiomagnetotelúricos (AMT) y radiomagnetotelúricos (RMT).
ZondMT2D Diseñado para interpretación 2D de datos MT, AMT y RMT.
ZondGM2d Diseñado para interpretación multiperfil 2D de datos de gravedad y magnéticos.
ZondGM3d Diseñado para interpretación 3D de datos de gravedad y magnéticos.
ZondTEM1d Diseñado para interpretación 1D de datos electromagnéticos transitorios (TEM) para líneas y bucles.
ZondTEM2d Diseñado para inversión 2D de datos de sondeos EM en dominios de tiempo y frecuencia.
ZondST2d Diseñado para interpretación 2D de datos de tomografía sísmica (primeros arribos) y sísmica de refracción.
ZondST3d Diseñado para interpretación 3D de datos de tomografía sísmica (primeros arribos) y sísmica de refracción.
ZCGViewer Diseñado para cálculo y visualización de gráficos de resistividad aparente obtenidos con varios sistemas de prospección eléctrica.
