Las fuentes de energía MultiJack

Main features:
  • Alta velocidad de carga
  • Soporte de Flip-flop, fuente simultánea, secuencias de códigos y fuentes multinivel
  • Alta potencia
  • Fácil de manejar
MultiJack-500HP1.5
MultiJack-500HP1.5 MultiJack-1250HP1.5 MultiJack-2500HP3.0 MultiJack-5000HP6.0 MultiJack-12500HP6.0 MultiJack-25000HP12 MultiJack-50000HP12 MultiJackPad Special edition
Price: on request
+
Warranty
The product was successfully added to basket

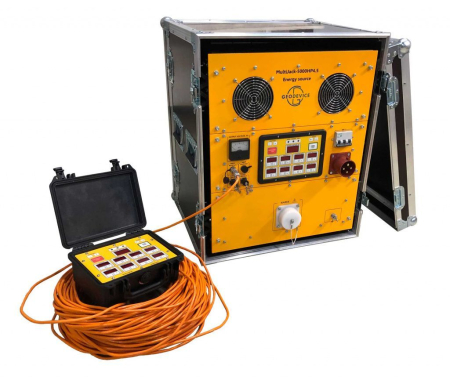

La fuente de energía MultiJack está diseñada para soportar las operaciones de los recursos de sonido  sparker y boomer los cuales se utilizan normalmente en estudios sísmicos marinos de alta resolución (HR) y ultra alta resolución (UHR).

MultiJack es una fuente de energía única, con la tasa de recarga más rápida disponible en el mercado. Esto permite la adquisición de perfiles sísmicos marinos con la mayor densidad de trazas y resolución lateral posible.

En adición al módulo de operación estándar con un solo fuente, los fuentes de energia MultiJack pueden ser combinados en una matriz para implementar las últimas tecnologías de tiro:

  • Modo Flip-flop
  • Fuente multinivel
  • Fuente simultánea
  • Disparo codificado

El disparo flip-flop se ha convertido en el estándar de la industria para la técnica de adquisición en estudios de petróleo y gas 3D, aunque rara vez se utiliza en adquisición sísmica superficial. Nuestras fuentes MultiJack son compatibles con el modo de disparo flip-flop para mejorar la eficiencia y están listas para servir a los equipos sísmicos que lideran la ingeniería de adquisición marina.

El uso de fuentes multinivel permite lograr una directividad de fuente predefinida, modificando la forma de la firma de la fuente y sus características espectrales. La aplicación de fuentes multinivel, junto con secuencias de códigos de impulsos, hace posible utilizar la ola fantasma como fuente de señal útil.

El uso de secuencias de códigos también permite trabajar con amplitudes de señales generadas que son mucho menores que las amplitudes de las señales de fuente en estudios sísmicos estándar, en los cuales solo se genera una señal por punto de disparo. Al mismo tiempo, la energía total de las señales grabadas se preserva sin pérdida de calidad en los datos.

La tecnología de fuente simultánea (o multi-disparo) permite obtener múltiples ventajas en comparación con la adquisición de fuente única.:

Increase in the detail of research by using several nearby sources
Aumento del detalle de la investigación mediante el uso de varias fuentes cercanas
The possibility to determine kinematic and dynamic characteristics of geological medium at depths exceeding the length of recording system
Posibilidad de determinar las características cinemáticas y dinámicas del medio geológico a profundidades superiores a la longitud del sistema de grabación
The transition from swathe shooting geometry to in-line shooting geometry due to source separation on either side of the recording system
La transición de la geometría de toma en hilera a la geometría de toma en línea debido a la separación de las fuentes a ambos lados del sistema de grabación.
The acquisition of seismic data over a wide range of azimuths due to non-longitudinal towing scheme of several sources
La adquisición de datos sísmicos en una amplia gama de azimuts debido al esquema de remolque no longitudinal de varias fuentes

Las fuentes de energía MultiJack están equilibradas con la máxima energía de pulso y carga, garantizando así la realización de los pasos de observación estándar a la velocidad típica del barco, de 3 a 5 nudos.

El conjunto estándar de las fuentes de energía MultiJack es:
  • Unidad MultiJack
  • El conector sync (2 unds)
  • Cable de energía
  • Modulo de conmutación universal para conectar la fuente
  • Kit de documentación
En adición de las fuentes de energia MiltiJack los siguientes elementos se pueden adquirir:

Además, se pueden adquirir tornos marinos de cubierta para cable de alta tensión y streamer con anilla deslizante para proporcionar un despliegue y una recuperación rápidos y seguros de los equipos marinos de UHR durante las operaciones sobre el terreno.

El equipo de Geodevice está preparado para cooperar y desarrollar equipos personalizados para las necesidades e ideas especiales de los clientes.

Póngase en contacto con nosotros para diseñar la configuración de adquisición marina de alta resolución que mejor se adapte a sus necesidades. Tendremos en cuenta todos los requisitos y le ofreceremos la mejor solución para obtener imágenes de alta calidad, desde la adquisición hasta la entrega final de los datos.

Sumistramos entrenamiento, soporte técnico y servicios de consultoría, así como el procesamiento de los estudios sísmicos marinos en resolución alta.


Modelo MultiJack 500HP1.5 1250HP1.5 2500HP3.0 5000HP6.0 12500HP6.0 25000HP12 50000HP12
Tensión máxima de impulso 4 kV (6 kV (opción))
Tipo de cargador cargador de pulso
Modo de disparo   externo/repetitivo/manual
Soporte de tecnologías de estudio convencional, Flip-flop, fuente simultánea, fuente codificada y multinivel
Energía operativa 50‑500 J 50‑1 250 J 300‑2 500 J 300‑5 000 J 300‑12 500 J 300‑25 000 J 300‑50 000 J
Velocidad de carga   500-1 500 J/s 500-1 500 J/s 500-3 000 J/s 6 000 J/s 6 000 J/s 6 000-12 000 J/s 6 000-12 000 J/s
Período mínimo de funcionamiento con la mínima energía de impulso  0.13 s 0.13 s 0.26 s 0.15 s 0.15 s 0.1 s 0.1 s
Período mínimo de funcionamiento con la máxima energía de impulso 0.4 s 0.9 s 0.9 s 0.9 s 2.1 s 2.1 s 4.2 s
La distancia mínima entre los puntos de disparo en la energía de pulso máxima y la velocidad del buque es de 3-5 nudos 0.6-1 m 1.4-2.3 m 1.4-2.3 m 1.4-2.3 m 3.3-5.5 m 3.3-5.5 m 6.5-10.8 m
Red eléctrica 110 or 220 V, 50 Hz 380 V, 50 Hz
Consumo máximo 1/2/3 kW 1/2/3/4/5/6 kW 12 kW 24 kW
Dimensiones generales 54×41×27 cm     58×56×50 cm
    58×59×69 cm
58×59×120 cm 2 or 4 units 58×59×120 cm each
Peso 20 kg 30 kg 74 kg 99 kg 130 kg 2x130 kg 4x130 kg

MultiJackPad
Propósito de uso control remoto de MultiJack
Longitud máxima de la línea de comunicación      100 m
Dimensiones generales 24 × 19.8 × 10.9 sm
Peso 1.5 kg

El fabricante se reserva el derecho a introducir cambios en el diseño de los dispositivos que no alteren significativamente las características funcionales del producto.
