GStreamer-P - conjunto sísmico de perforación 3C multinivel con sistema de anclaje neumático

Main features:
  • Sin límite de frecuencia de muestreo de datos
  • Sistema de anclaje neumático
  • Anclaje simultáneo de todos los niveles
  • Para pozos abiertos o entubados de hasta 1.000 m de profundidad
  • El anclaje no se debilita cuando el suelo se hunde bajo el anclaje
4 tools / 1 m tool spacing / 100 m cable
4 tools / 1 m tool spacing / 100 m cable 8 tools / 1 m tool spacing / 100 m cable Custom design Cable length extension Compressor (15 bar)
Price: on request
+
The product was successfully added to basket

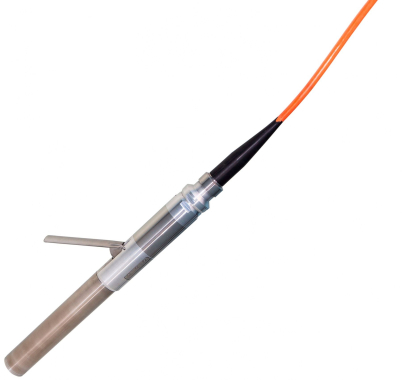

GStreamer-P fue desarrollado para VSP, registro sísmico de fondo de pozo, pruebas, fue desarrollado para VSP, registro sísmico de fondo de pozo, pruebas en pozos abiertos o entubados de hasta 1000 m de profundidad. El sistema puede tener 4 u 8 herramientas 3C de perforación en una línea de cable neumoeléctrico.

El bloqueo de la unidad de adquisición se realiza mediante un brazo de anclaje accionado por un cilindro neumático y puede utilizarse en pozos secos o llenos de agua. La fuerza de sujeción es prácticamente independiente de la presión hidrostática. A 7 bares, el sistema proporciona una fuerza de 30 kg, lo que corresponde a una relación de 1:11 en relación con el peso de la sonda, que se correlaciona con los parámetros de las herramientas VSP de «petróleo y gas».

El anclaje neumático presenta varias ventajas:

  • La herramienta no puede atascarse en el pozo: una simple liberación de la presión garantiza el plegado del anclaje con resorte
  • La fuerza de sujeción no disminuye cuando el suelo se hunde bajo el anclaje: la presión del cilindro neumático funciona como un potente muelle
  • El diseño de la sonda es lo más fiable posible: no hay nada que pueda romperse en ella
  • Sencillo control simultáneo de la presión con cualquier compressor

GStreamer-P dispone de geófonos dobles para cada componente con una frecuencia natural de 12 o 20 Hz. A petición, las herramientas pueden equiparse con sensores de menor frecuencia, pero esto aumentará ligeramente sus dimensiones. El registro lo proporciona cualquier sismógrafo.

The system can be equipped with a connector for reference land geophone to control source-seismograph synchronization and improve the accuracy of interval velocities calculation.

GStreamer-P con fuente de perforación SHock de onda de cizalladura (SH) horizontalmente polarizada es un conjunto avanzado de equipos para el levantamiento de tomografía sísmica transversal en pozos secos y llenos de agua con una distancia de hasta 30 m entre ellos. La fuente GeoSVsería suficiente para realizar pruebas sísmicas transversales según ASTM D4428 / D4428M. Puede consultar información sobre estas técnicas aquíLas fuentes de sondeo funcionan mediante una fuente de alimentación pulsada Jack.

El sistema puede suministrarse en un carrete con anilla deslizante o en un cabrestante BGW / BGW light.

Conjunto de entrega:
  • Conjunto de perforación 3C multinivel de 4 u 8 herramientas GStreamer-P
  • Bomba compresora de aire portátil a pilas (hasta 7 bares)
•Además de GStreamer-P pueden adquirirse los siguientes artículos:
  • Carrete para un GStreamer de 12 canales
  • Carrete para un GStreamer de 24 canales
  • Cabrestante BGW light light
  • Bomba de compresor de aire (hasta 15 bares)
  • Fuente de energía Jack con control remoto JackPad
  • Fuentes de presión de perforación P (Pulse) o ondas SH de corte (SHock) y ondas SV (GeoSV)
  • Conjunto de hidrófonos de sondeo WellStreamer
  • Sismógrafos de alta frecuencia Sigma 4+ o DAQlink 5

También hemos desarrollado el sistema multinivel 3C GStreamer con anclajes de muelle y GStreamer-E con anclajes electromecánicos controlados individualmente.

Modelo

GStreamer

GStreamer-P

GStreamer-E

Número de niveles

4 o 8

4 o 8

1, 4, o 8

Anclaje

sistema de muelles

cilindro neumático

motorreductor

Tipo de revestimiento del pozo

PVC

cualquier o hueco abierto

cualquier o hueco abierto

Número de componentes

3

3

3

Frecuencia natural de los geófonos

12 Hz or 20 Hz (previa solicitud)

12 Hz or 4.5 / 20 Hz (previa solicitud)

Bloqueo de herramientas

activación remota

simultánea

individual

Fuerza de sujeción

1:7 – 1:11

1:11 at 7 atm.

1:11

Diámetro máximo de la herramienta

60 mm

58 mm

Diámetro del pozo

70 - 150 mm

65 - 150 mm y más con los extensores de anclaje

Presión máxima de funcionamiento

15 bar

>100 bar
