Origen de las ondas SH y P en la perforación Shock

Main features:
  • Generación de ondas P y SH
  • Apto para CST y VSP
  • Señal repetible de alta frecuencia
  • Operaciones en pozos secos y llenos de agua
  • Anillo deslizante HV en el cabrestante

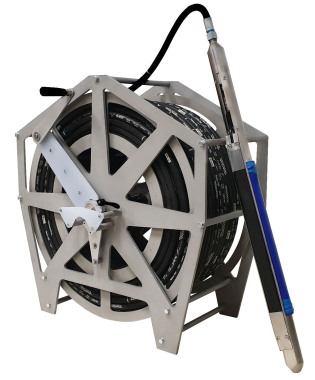

SHock on a 50-meter cable
SHock on a 50-meter cable SHock on a 100-meter cable SHock on a 130-meter cable
Price: on request
+
The product was successfully added to basket

SHock es una fuente de sondeo única, diseñada para generar ondas de corte (SH) y ondas de compresión (P) polarizadas horizontalmente para perfiles sísmicos verticales invertidos (VSP) y pruebas sísmicas transversales o tomografía (CST). (CST).). SHock es una fuente sísmica de alta repetibilidad y manejo fácil, que puede utilizarse tanto en pozos secos como llenos de agua en combinación con la fuente de energía energy source Jack.

Una línea neumoeléctrica rígida proporciona una rotación precisa de la fuente en el pozo para generar disparos con polarización opuesta de ondas SH para mejorar aún más la relación señal-ruido durante el procesamiento y la posibilidad de identificar claramente las ondas S por polaridad invertida. Debido a su naturaleza electrodinámica, el SHock genera impulsos de energía de alta frecuencia, lo que da como resultado recopilaciones sísmicas de alta resolución adecuadas para una selección muy precisa de la primera ruptura y para proporcionar secciones sísmicas VSP muy detalladas.

Para proporcionar una rápida adquisición sísmica de sondeos en campo, la fuente de SHOCK se suministra en un carrete con un anillo deslizante de alta tensión y un accesorio neumático. Permite adquirir datos sísmicos sin necesidad de desconectar la fuente de energía y el compresor durante el enrollado del cable.

El conjunto estándar de SHock incluye:
  • Fuente SHock
  • Línea neumoeléctrica
  • Enrollador con anillo colector de alta tension
  • Enrollador y cable de conexión a la fuente de energía
  • Compresor de aire (opcional)

Para realizar CST en ondas P y S se requiere el siguiente equipo:
1. Fuente de energía Jack
2. GStreamer con el sismógrafo (DAQlink 5)
3. RadExPropara el tratamiento de datos y ZondST2d/ZondST3d para la inversión tomográfica.

An example of CRP seismograms registered by the 3C seismic cable while exciting the signal with the SHock source in an adjacent well
En la parte superior se muestran dos gathers y en la inferior los espectros de las ondas P y S. El funcionamiento de la fuente fue proporcionado por la fuente de energía Jack.
En la parte superior se muestran dos gathers y en la inferior los espectros de las ondas P y S. El funcionamiento de la fuente fue proporcionado por la fuente de energíaenergy source Jack.
SRocas sedimentarias, aproximadamente 30 metros entre pozos, la fuente se encuentra a una profundidad de 50 metros, datos recogidos por GStreamer con profundidades de receptor de 22 a 70 metros.
Common receiver gather with non-oriented X and Y components. Shots with opposite polarity are overlaid on each trace. Common receiver gather with non-oriented X and Y components. Shots with opposite polarity are overlaid on each trace.
Reuniones de receptores comunes con componentes X e Y no orientados. Las tomas con polaridad opuesta se superponen en cada traza.
An illustration of the process of orienting the seismic record in XY plane in RadExPro Plus program
Orientación de los componentes horizontales (Uy, Ux) mediante el software sísmico RadExPro.
El hodograma de la izquierda representa la trayectoria del movimiento de partículas de la tierra de dos componentes horizontales para la parte seleccionada de las primeras pausas. A la derecha se muestran las trazas sin rotar en coordenadas de adquisición (Y', X') y las trazas rotadas (Y', X') en coordenadas radiales-transversales. Este procedimiento es una rutina de procesamiento estándar del PSV y permite utilizar receptores 3C sin componentes adicionales ni brújulas que ocupen espacio extra en la sonda, haciéndola más cara y pesada.
Example of data after 3C records orientation and subtraction of “right” and “left” blows
Ejemplo de datos tras la orientación de los registros 3C y la sustracción de los golpes «derecho» e «izquierdo
CST survey on P and S waves
El estudio CST de las ondas P y S requiere preparar los pozos de acuerdo con la norma ASTM D4428/D4428M, es decir, trabajar en un pozo abierto o cementar el espacio anular en caso de que se utilice una tubería de revestimiento de PVC.

Tensión de funcionamiento

hasta 6000 V

Energía de funcionamiento

hasta 1500 J

Diámetros de los pozos

70-140 mm

Diámetro

65 mm

Longitud

970 mm

Dimensiones en rollo

570×550×650 mm

Peso con carrete y línea neumoeléctrica de 130 m

93 kg
