DAQlink 5 sismógrafo para estudios y vigilancia

DAQlink-5 es un sismógrafo en línea portátil que permite realizar estudios sísmicos con cualquier método en tierra, en perforaciones y en la zona acuática. La posibilidad de registro continuo de datos permite utilizar el sismógrafo como sistema de registro autónomo para la vigilancia sísmica o la MASW pasiva.

El número de canales de un registrador puede ser de 6, 12, 24 ó 48, pero la configuración del sistema permite aumentar su número conectando los sismógrafos mediante líneas de cable de hasta 3 km de longitud, que se utilizan para la sincronización temporal en los módulos y el intercambio de datos entre ellos. Cuando se utiliza el sismógrafo como registrador autónomo, la sincronización horaria de las unidades se realiza a través de un receptor GPS, y en el caso de funcionamiento en minas y túneles se mantiene a través de un reloj incorporado o con la ayuda de un radio módem VHF.

• Posibilidad de conectar sismógrafos en un solo conjunto mediante cable de par trenzado (longitud de hasta 3 km), Ethernet, Wi-Fi o módems GSM.
• Cualquier duración de grabación hasta grabación continua
• Gran ancho de banda de la señal grabada: 0 to 20,000 Hz
• Capacidad de control remoto, configuración, registro y descarga de datos a través de Wi-Fi, Gigabit Ethernet o conexión celular. Servidor FTP integrado
• Sincronización por radio VHF / UHF o por cable de par trenzado (hasta 3 km) para uso en minas
• Grabación continua con sincronización horaria GPS
• Múltiples opciones de activación para la grabación: por señal de sensor de activación de fuente, evento LTA («Long Term Average», media a largo plazo) y STA («Short Term Average», media a corto plazo), pulso TTL y otros. Incluso notificación por correo electrónico si se detecta un evento LTA o STA esperado.
• Registro de datos para todo tipo de fuentes. Admite controladores Force 3
• Memoria integrada de 16 GB para la grabación autónoma de datos y conexión de unidad flash para la copia de seguridad y transferencia de datos
• Herramientas integradas para probar sismógrafos (factor de distorsión, interferencia mutua entre los canales, supresión de fase, nivel de ruido inherente) y geófonos (impedancia, frecuencia, atenuación, sensibilidad)
• Los datos pueden almacenarse en los formatos SEG-2, SEG-D, SEG-Y, ASCII o MiniSEED

Varios sismógrafos pueden conectarse entre ellos para formar un único conjunto de registro utilizando diferentes interfaces por cable o inalámbricas. Hay muchas formas de conectarse, pero aquí sólo se mencionan algunas de ellas.

Varios DAQLink 5 también puede trabajar en un modo totalmente autónomo sin una conexión de red u ordenadores conectados. Los datos se registran en la memoria integrada de los sismógrafos sincronizados con GPS y pueden descargarse una vez finalizados los trabajos. Los sismogramas CSP se crean posteriormente con el software Harvest.

DAQlink con dos antenas Wi-Fi direccionales

Trabajo con vibradores o fuentes de impulsos. Disparo nodal

Versión estándar con conectores en el panel superior

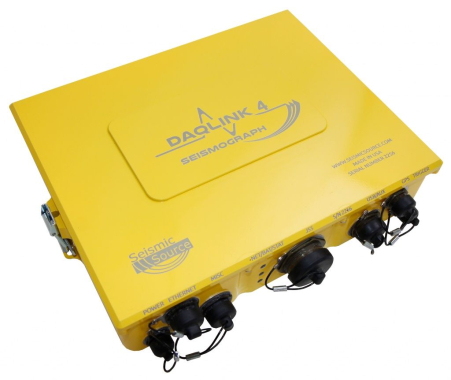

La colocación lateral de los conectores es conveniente para unir los sismógrafos en un solo conjunto.
