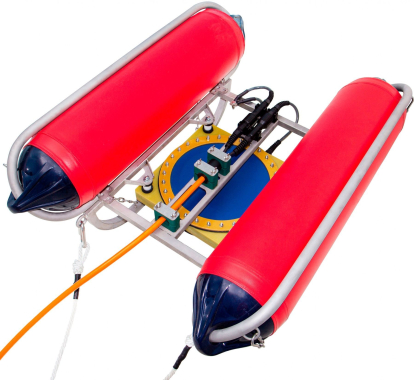

Fuente electrodinámica G-Boomer
G-Boomer con fuente de energía MultiJack es una configuración de adquisición marina de resolución ultra alta, que generalmente se utiliza para estudios estratigráficos detallados y mapeo geológico en profundidades relativamente superficiales.
G-Boomer es una fuente sísmica marina fácil de operar con una forma de ondícula de banda ancha estable hasta 5 kHz que proporciona una resolución vertical hasta 10 cm. Se puede aplicarse para operaciones en ambos agua fresca y agua solada. Para promover penetración mas profunda se puede conbinar varias fuentes Boomer en un solo marco. Para obtener imágenes del subsuelo más profundas con la mayor resolución vertical posible 2G y 3G Boomer con 2 y 4 fuentes correspondientemente estan disponibles para comprar.
El equipo de GEODEVICE está dispuesto a cooperar y desarrollar equipamiento personalizado para todo tipo de necesidades e ideas de los clientes. Tenemos experiencia en la fabricación de versiones modificadas de la fuente G-Boomer con una frecuencia central significativamente aumentada (hasta 4 kHz), según solicitud del cliente.
La configuración de adquisición completa incluye un cable coaxial de potencia de alta tensión remolcado, la fuente de energía MultiJack, el conjunto de hidrófonos remolcados HRStreamer y un sismógrafo.
Adicionalmente, se puede adquirir el cabrestante de cubierta para proporcionar un despliegue y recuperación rápidos y seguros de equipos marinos UHR durante las operaciones de campo.
Por favor, contáctenos para generar la configuración de adquisición marina de alta resolución más adecuada para sus propósitos. Consideraremos todos los requerimientos y le brindaremos la mejor solución para lograr imágenes de alta calidad, desde la adquisición hasta la entrega final de datos. Ofrecemos capacitaciones, soporte técnico y servicios de consultoría, así como procesamiento de estudios sísmicos marinos de alta resolución.
Ejemplos de datos:
G-Boomer HF source, fuente de energia MultiJack-500HP1.5:
|
|
G-Boomer |
2G-Boomer |
4G-Boomer |
G-Boomer HF |
|
Placas |
1 |
2 |
4 |
1 |
|
Energía máxima de impulso |
300 J |
600 J |
1 200 J |
300 J |
|
Energía de pulso recomendada |
50 ÷ 250 J |
100 ÷ 500 J |
200 ÷ 1 000 J |
50 ÷ 250 J |
|
Potencia máxima de entrada |
600 J/s |
1 200 J/s |
2 400 J/s |
600 J/s |
|
Nivel de presión sonora relativo a1 μPa a una distancia de 1 m |
215 dB at 250 J |
220 dB at 500 J |
225 dB at 1000 J |
215 dB at 250 J |
|
Longitud espacial del pulso* |
0.75 ÷ 1.5 ms |
0.2 ÷ 0.4 ms |
||
|
Gama de frecuencias* |
100 ÷ 6 000 Hz |
100 ÷ 10 000 Hz |
||
|
MultiJack recommendado |
500HP1.5 |
500HP1.5 |
2500HP3.0 |
500HP1.5 |
|
Cable coaxial HV recommendado |
1×10 |
1×20 |
1×50 |
1×10 |
|
Tamaño de la placa |
380×380x100 mm |
|||
|
Peso en el aire |
15 kg |
|||
|
Catamarán |
acero inoxidable |
|||
*depende de la energía del disparo
