Fuentes de energía Jack

Main features:
  • Alta potencia y velocidad de carga
  • Control remoto
  • Hasta 3 veces más ligero y compacto que los análogos
  • Fácil control y programación de los ciclos
  • Control del consumo de energía
JACK-500
JACK-500 JACK1200 JACK-2500HP Jack-5000HP Jack-10000HP Custom version JackPad
Price: on request
+
Warranty
The product was successfully added to basket

LosJacks son las fuentes de energía más ligeras, compactas y rápidas del mundo que garantizan el funcionamiento de los sparkers de perforación y las fuentes electrodinámicas utilizadas en los estudios geofísicos, incluidoss los ensayos sísmicos transversale(ASTM D4428/D4428M) y la tomografía (CST), el VSP de alta resolución y el VSP inverso o perfilado sismoacústico vertical (VSaP).

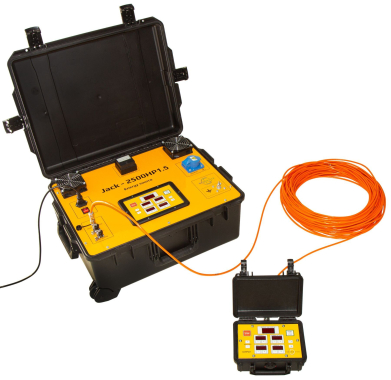

Nuestro cómodo e intuitivo panel de control Jack permite una gran flexibilidad a la hora de configurar el modo de disparo. Es fácil programar el ciclo con el número necesario de disparos y el periodo entre ellos, la energía requerida y el consumo eléctrico, así como el disparo desde una estación sísmica o un sistema de sincronización. La unidad de control remoto JackPad duplica el panel de control y permite al operador de la estación sísmica controlar todo el sistema Es importante decir que JackPad también proporciona seguridad adicional de trabajo.

En los modelos Jack-500 y Jack-1200 , los cargadores de impulsos proporcionan una velocidad de carga de 500 J/s. Las versiones más potentes están equipadas con cargadores aún más rápidos con una tasa de hasta 3000 J/s y un consumo máximo de energía ajustable. Por lo tanto, todas las fuentes de energía Jack puede trabajar con generadores portátiles compactos 110 / 220 V (con potencia de 1 kW). El diseño de Jack emplea una llave de tiristor fiable, que permite obtener un pulso eléctrico de alta tensión realmente corto.

Su tamaño compacto, peso ligero, carcasa a prueba de golpes y polvo, interfaz de usuario intuitiva, unidad de control remoto, así como su alta velocidad de carga hacen de las fuentes de energía Jack los dispositivos más modernos y verdaderamente móviles en comparación con todas las alternativas disponibles en el mercado. Para los estudios sísmicos marinos de alta resolución se dispone de fuentes de energía especializadas MultiJack tcompatibles con las últimas tecnologías de disparo, así como de toda una línea de fuentes y otros equipos necesarios.

Áreas de aplicación de Jack:
  • Prospecciones sísmicas de sondeos en tierra y en zonas acuáticas mediante pruebas sísmicas transversales y tomografía (CST), perfil sísmico vertical (VSP), VSP de alta resolución, VSP inverso, perfil sismoacústico vertical (VSaP).
  • Estudios de ingeniería para la construcción de instalaciones altamente sensibles
  • Búsqueda de karst, zonas fracturadas y desconsolidadas, y geofísica minera
  • Control geotécnico de la cimentación del suelo y determinación de su capacidad de carga, incluso de conformidad con la norma ASTM D4428 / D4428M.
  • Localización de grietas en presas hidroeléctricas de hormigón
  • Exploración minera
Conjunto de entrega:
  • Fuente de energía Jack
  • Conector de sincronización (2 uds.)
  • Cable de alimentación
  • Kit de documentación
Además de las fuentes de energía Jack puede adquirir los siguientes artículos:
  • Control remoto JackPad
  • Fuentes de perforación de ondas de presión (Pulse) o de cizalladura (S) o de cizalladura (S) (SHock) y vertical (GeoSV) polarization
  • Estaciones sísmicas de alta frecuencia Sigma 4+ y DAQlink 5
  • Conjunto de hidrófonos de sondeo WellStreamer
  • Sondas de sondeo 3C de uno y varios niveles con sistemas de anclaje por resorte ((GStreamer), neumático (GStreamer-P), y electromecánico (GStreamer-E) anchoring systems
  • Cabrestantes y enrolladores BGW / BGW light / RT-4S para líneas de cable
  • Inclinómetros de sondeo INCLIS
  • Caja de conmutación universal para conexión de fuentes

Podemos desarrollar una fuente de energía a medida con la potencia y la configuración necesarias. Para la correcta especificación de un diseño personalizado, póngase en contacto con nosotros por cualquiera de los métodos indicados en nuestro sitio web.

Example of CST field data and its spectrum
Ejemplo de datos de campo CST y su espectro. Azul - todo el patrón de ondas, verde - la primera ventana de ruptura, marrón - ruido antes de la llegada de las ondas del objetivo).
Datos obtenidos con el perforador Pulse, la fuente de energía Jack-2500HP, y el conjunto de hidrófonos WellStreamer.
CST data obtained with borehole sparker Pulse, energy source Jack-2500HP and hydrophone array WellStreamer
Datos CST obtenidos con el perforador Pulse, la fuente de energía Jack-2500HP y el conjunto de hidrófonos WellStreamer.
La distancia entre el pozo central y los laterales es de unos 30 m.

Puede leer más sobre la tecnología de pruebas sísmicas y tomografía de pozos cruzados (CST) aquí.

Modelo

Jack-500

Jack-1200

Jack-2500HP

Jack-5000HP

Jack-10000HP

Tensión de funcionamiento

2-4 kV (estándar) o 4-6 kV (opcional)

Tipo de cargador

pulso

Modo de disparo

externo / periódico / programable / manual

Energía de explotación

50 – 500 J

300 – 1 200 J

300 – 2 500 J

300 – 5 000 J

300 – 10 000 J

Velocidad máxima de carga de hasta 4 ó 6 kV

500 J/s

500 J/s

1 500 J/s

3 000 J/s

3 000 J/s

Período mínimo de funcionamiento con la mínima energía de impulso

0.4 s

1.4 s

0.6 s

0.4 s

0.4 s

Período mínimo de funcionamiento con la máxima energía de impulso

1.2 s

2.7 s

1.8 s

1.9 s

3.6 s

Número programable de impulsos en una serie

1 – 99 or infinite

1 – 99 or infinite

1 – 99 or infinite

1 – 99 or infinite

1 – 99 or infinite

Requisitos de potencia

100-127 or 220-240 V, 50/60 Hz

Consumo de energía

1 kW

1 kW

1 / 2 / 3 kW

1 - 6 kW in 1 kW increments

1 - 6 kW in 1 kW increments

Dimensiones generales

490 × 370 × 230 mm

540 × 410 × 270 mm

630 × 500 × 300 mm

580 х 590 х 690 mm

580 х 590 х 1000 mm

Peso

18 kg

22 kg

34 kg

99 kg

130 kg



Modelo

JackPad

Función

remote control of Jack

Longitud máxima del cable

100 m

Dimensiones generales

210 × 165 × 90 mm

Peso

1 kg
