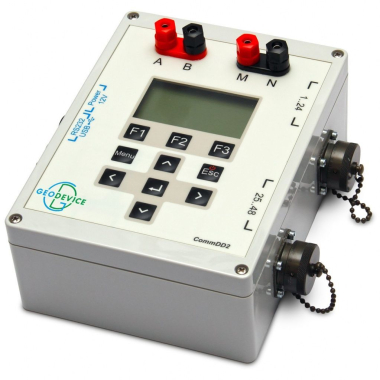

CommDD2 Switchbox - Caja de conmutación
La caja de conmutación multifuncional CommDD2 para la inspección eléctrica permite conmutar las líneas de recepción y transmisión sin limitaciones. Hay 2 formas posibles de cambiar los electrodos en las líneas: manual o automáticamente (con un protocolo predefinido de mediciones).
La caja de conmutación permite utilizar cualquier protocolo de acumulación de señales disponible para mediciones lineales o areales en tomografía de resistividad eléctrica:
- En tierra
- En zonas acuáticas y zonas de transición «agua-tierra
- Y en pozos
Cualquier secuencia de conmutación se registra en un archivo de control (formato de texto) que se carga en la caja de conmutación a través de la interfaz USB. El aparato dispone de pantalla LCD retroiluminada y teclado, lo que permite seleccionar el protocolo adecuado de la memoria, así como funcionar en modo semiautomático.
La caja de conmutación es compatible con todos los receptores y transmisores monocanal de inspección eléctrica. El mayor rendimiento de CommDD2 se consigue cuando se utiliza con receptores que permiten el cambio automático de pares de electrodos receptores a través de la interfaz RS-232. También es posible trabajar con otros tipos de receptores gracias a la gestión de protocolo abierto de la caja de conmutación.
|
Corriente en la línea AB |
hasta 2 A |
|
Tensión máxima de entrada |
400 V |
|
Temperaturas de funcionamiento |
-20 ÷ +50 °C |
|
Tensión de la fuente |
12+2 V |
|
Consumo de corriente en funcionamiento |
100 mA (cuando la retroiluminación de la pantalla está apagada) |
|
Número de electrodos de conmutación |
48/64/72/80 (puede ampliarse hasta 256) |
|
Conexión a la interfaz del PC |
USB 2.0 |
|
Protección de equipos eléctricos |
IP-65 |
|
Dimensiones generales |
200x170x75 mm |
|
Peso del conjunto |
1.5 kg |
