ERT cable systems

ERT cable systems
Main features:
  • Cualquier número de electrodos (24, 32, 48…)
  • Cualquier geometría
  • Impermeable
  • Sellado longitudinal
  • Cubierta del cable reforzada con Kevlar
16 el./step 1 m/1 connector
16 el./step 1 m/1 connector 16 el./step 1 m/2 connectors 16 el./step 2 m/1 connector 16 el./step 2 m/2 connectors 16 el./step 2,5m/1 connector 16 el./step 2,5m/2 connectors 16 el./step 3 m/1 connector 16 el./step 3 m/2 connectors 16 el./step 5 m/1 connector 16 el./step 5 m/2 connectors 16 el./step 10m/1 connector 16 el./step 10m/2 connectors 24 el./step 1 m/1 connector 24 el./step 1 m/2 connectors 24 el./step 2 m/1 connector 24 el./step 2 m/2 connectors 24 el./step 2,5m/1 connector 24 el./step 2,5m/2 connectors 24 el./step 3 m/1 connector 24 el./step 3 m/2 connectors 24 el./step 5 m/1 connector 24 el./step 5 m/2 connectors 24 el./step 10 m/1 connector 24 el./step 10 m/2 connectors 32 el./step 1 m/1 connector 32 el./step 1 m/2 connectors 32 el./step 2 m/1 connector 32 el./step 2 m/2 connectors 32 el./step 2,5m/1 connector 32 el./step 2,5m/2 connectors 32 el./step 3 m/1 connector 32 el./step 3 m/2 connectors 32 el./step 5 m/1 connector 32 el./step 5 m/2 connectors 32 el./step 10 m/1 connector 32 el./step 10 m/2 connectors 36 el./step 1 m/1 connector 36 el./step 1 m/2 connectors 36 el./step 2 m/1 connector 36 el./step 2 m/2 connectors 36 el./step 2,5 m/1 connector 36 el./step 2,5 m/2 connectors 36 el./step 3 m/1 connector 36 el./step 3 m/2 connectors 36 el./step 5 m/1 connector 36 el./step 5 m/2 connectors 36 el./step 10 m/1 connector 36 el./step 10 m/2 connectors 48 el./step 1 m/1 connector 48 el./step 1 m/2 connectors 48 el./step 2 m/1 connector 48 el./step 2 m/2 connectors 48 el./step 2,5 m/1 connector 48 el./step 2,5 m/2 connectors 48 el./step3 m/1 connector 48 el./step 3 m/2 connectors 48 el./step 5 m/1 connector 48 el./step 5 m/2 connectors 48 el./step 10 m/1 connector 48 el./step 10 m/2 connectors special order
Price: on request
i
– +
The product was successfully added to basket
Add to cart
Leasing
Rent
TRADE-IN

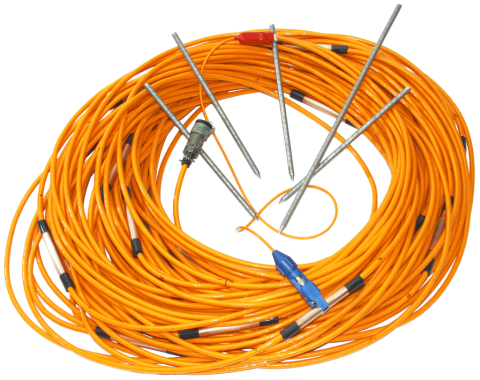

Los sistemas de cables multielectrodo impermeables de usos múltiples están diseñados para levantamientos de tomografía de resistividad eléctrica. La impermeabilidad de los sistemas de cable permite utilizarlos no solo para levantamientos terrestres en todas las condiciones climáticas, sino también para levantamientos en áreas acuáticas, zonas de transición "tierra-agua" e investigaciones de pozos.

La cubierta del cable está hecha de poliuretano de alta calidad con alta resistencia a la abrasión, resistencia a las heladas y flexibilidad. Se utilizan tubos de cobre con un diámetro de 15 mm como electrodos en el sistema de cables. Es muy convenienteAconectar a dichos electrodos un conector "sistema de cable-electrodo externo" con pinzas "caimán" o RPT-21. No es necesario utilizar electrodos externos cuando se realizan levantamientos en zonas acuáticas y pozos, porque el área de superficie de los electrodos en los sistemas de cable tiene baja resistencia de contacto en estas condiciones.

Se pueden diseñar diferentes cantidades de electrodos en el sistema de cable bajo demanda (24 / 32 / 48), así como diferentes espaciados de electrodos y terminaciones pasivas de la longitud requerida. Se puede instalar un conector estándar de alta calidad fabricado por Amphenol en uno o ambos extremos del sistema de cable. Los conectores para sistemas de cable son compatibles con el hardware del conmutador CommDD2 y los sistemas de resistividad todo en uno.

Además, se pueden suministrar electrodos-pin de titanio en carcajes de bolsa con conectores "sistema de cable-electrodo externo". El uso de electrodos de aleación de titanio mejora el rendimiento del levantamiento de resistividad eléctrica enAáreas remotas, junto con trabajos enAterrenos congelados o rocosos.

Resistividad de unAconductor

247.5 Ohm/km

Conductor

cobre 7x0.12 mm

Diámetro exterior del cable

9.1 mm

Conector

bayoneta Amphenol

Peso

10 kg (cable con 24 el., espaciado de 1m)
