Magnetómetro aéreo de cesio CSMx

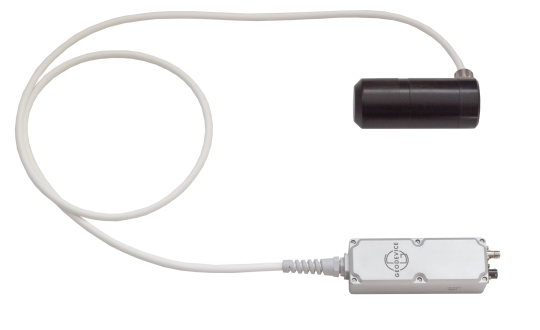

El CSMx es un magnetómetro de cesio de lectura continua de alta resolución diseñado para estudios magnéticos aerotransportados en aviones, helicópteros y soluciones UAV. También puede utilizarse como parte de un gradiómetro terrestre multisensor remolcado. El CSMx podría incluir como opción un contador Larmor integrado ultraportátil con salida RS-232 o CAN.
El CSMx tiene la mayor sensibilidad de 600 fT/√HzRMS, la zona de trabajo más amplia de 70°, conmutación automática de hemisferios y el menor error de rumbo, que es inferior a ±0,2 nT. Dependiendo de la versión, las señales de salida son frecuencia Larmor, señal de onda cuadrada, RS232 o salida CAN. El peso total del sensor junto con la unidad electrónica es de sólo 950 g. Todas estas características hacen del CSMx la elección ideal para estudios magnéticos aerotransportados a gran escala, mediciones precisas de gradientes en líneas de base pequeñas y todas las aplicaciones de UAV.
El sensor CSMx se suministra con las siguientes modificaciones:
- CSMx-L: Frecuencia Larmor y salida de señal de onda cuadrada
- CSMx-LR: Frecuencia Larmor y salida RS-232
- CSMx-LC: Frecuencia Larmor y salida CAN
Todas las versiones anteriores ofrecen un rendimiento de sensibilidad total. Cualquier modelo puede suministrarse en una versión «Easy Export» que tiene una sensibilidad reducida de 0,02 nT/√HzRMS para eliminar la necesidad de obtener una licencia de exportación antes del envío. Estas versiones se identifican mediante el índice adicional «EE»: CSMx-LEE, CSMx-LREE, CSMx-LCEE.
El CSMx-LR y el CSMx-LC emiten datos a una frecuencia de muestreo de hasta 1280 Hz. Cualquier CSMx podría utilizarse con un contador de frecuencia Larmor suministrado por el usuario o con un Adquisición de Datos y Compensador Aeromagnético Adaptativo en Tiempo Real profesional. El sensor y la unidad electrónica son resistentes a la intemperie, tienen temperatura controlada y ofrecen pleno rendimiento en condiciones de funcionamiento extremas. Los datos de sensibilidad y rendimiento de error de rumbo se prueban y proporcionan para cada sensor CSMx.
El CSMx también puede utilizarse eficazmente como sensor ultrasensible para mediciones del campo magnético del campo electromagnético, porque su ancho de banda está en el rango 0 - 367 kHz.
Área de aplicación:
- Estudios magnéticos aerotransportados para la cartografía de estructuras geológicas para la minería y la prospección de petróleo y gas
- Aplicaciones UAV
- Matriz de sensores múltiples remolcado para estudios arqueológicos
- Detección de UXO y servicios públicos
- Estudios electromagnético
- Sensor CSMx con unidad electrónica en cable
- Juego de cables
- Manual de instrucciones
- Caja de transporte
|
Tipo |
Vapor de cesio (Cs-133 no radiactivo) de auto oscilación de haz dividido bombeado ópticamente |
|
Rango dinámico |
de 10 000 hasta 105 000 nT |
|
Tolerancia de gradiente |
40 000 nT/m |
|
Zonas de operaciones |
de 10° hasta 80° y 100° hasta 170° |
|
Cambio de hemisferio |
· Automático |
|
Sensibilidad |
0.0006 nT/√HzRMS |
|
Envolvente de ruido |
<0.002 nT P-P, 0.1 Hz banda ancha |
| Error de encabezamiento |
<± 0,2nT en un intervalo de ±30° a partir del ángulo óptimo de 45°, zonas operativas 15-75° y 105-165°. |
|
Precisión absoluta |
<2.5 nT en todo el rango |
|
Salida |
·Señal continua a frecuencia de Larmor proporcional al campo magnético (constante de proporcionalidad 3,49857 Hz/nT, acoplada a través de la entrada de potencia del sensor). · Señal de onda cuadrada en el conector de E/S, compatible TTL/CMOS· RS-232 o CAN (requiere contador Larmor integrado ultraportátil opcional) |
|
Frecuencia de muestreo máxima |
1280 Hz (requiere contador Larmor integrado ultraportátil opcional) |
|
Ancho de banda |
En teoría 0-367 kHz (limitación debida únicamente al registrador) |
|
Conectores |
TNC para la frecuencia Larmor y la alimentación, Amphenol PT02A-10-6P for CAN/RS232 (RX/TX, Sync In/Out, Power, GND) o señal de onda cuadrada y TTL/CMOS |
|
Dimensiones |
Ø 65×155 mm sensor 166×48×58 mm sensor electrónico |
|
Peso |
0.55 kg sensor |
|
Cable electrónico de sensor a sensor |
2-5 m (3m regular) |
|
Temperatura de funcionamiento |
-40 ÷ +50 °C |
|
Humedad |
Humedad 100%, protección contra el polvo y el agua IP65 |
|
Alimentación |
10.5-30 V |
|
Corriente de alimentación |
Corriente de inicio 1,2A (14,4W), en régimen permanente 0,43A (5,16W) a 20°C y 12V |
|
Power-up time |
<15 min a -30 °C |
